TV aansluiten op coax

Selecteer hieronder wat je wilt aansluiten:

TIP: Gebruik alleen bekabeling, splitters, versterkers en connectoren met het kabelkeur.

1 TV aansluiten

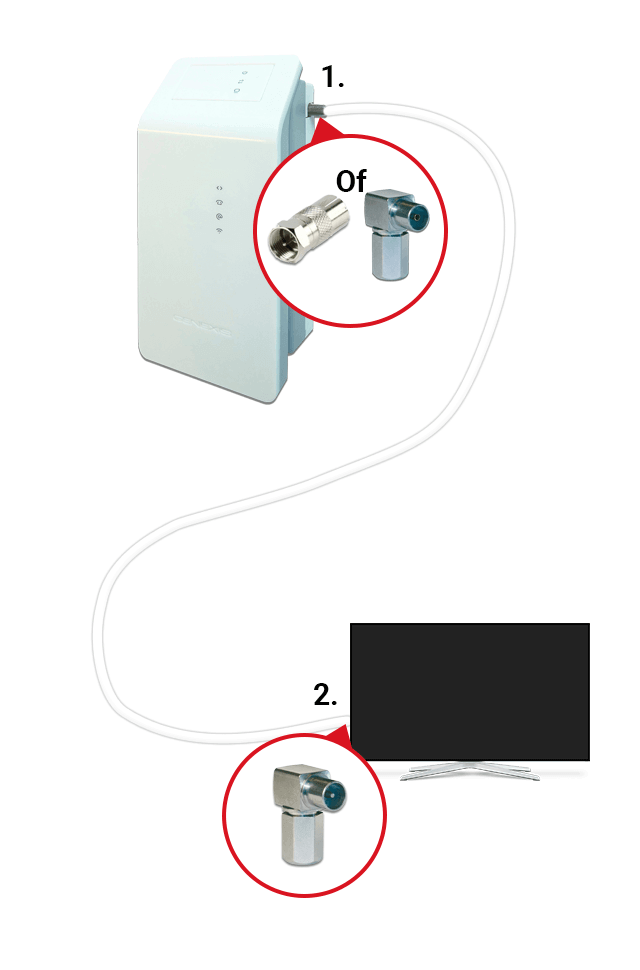

Situatie 1: Direct op de modem

Benodigd:

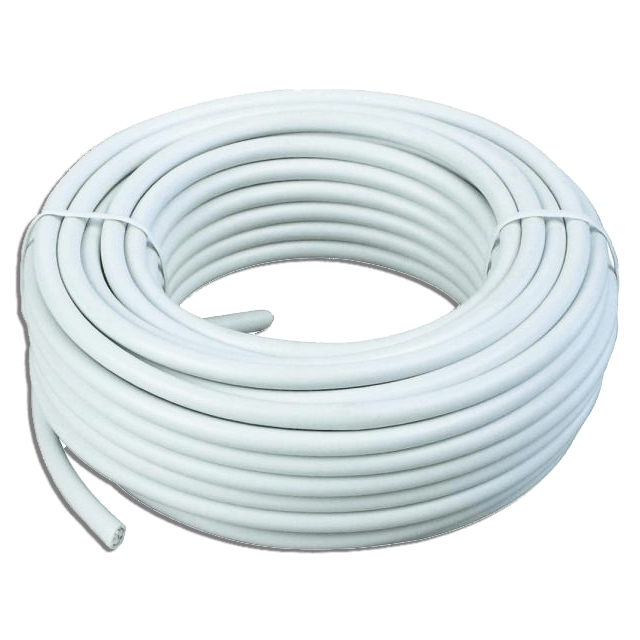

1x Coaxkabel met

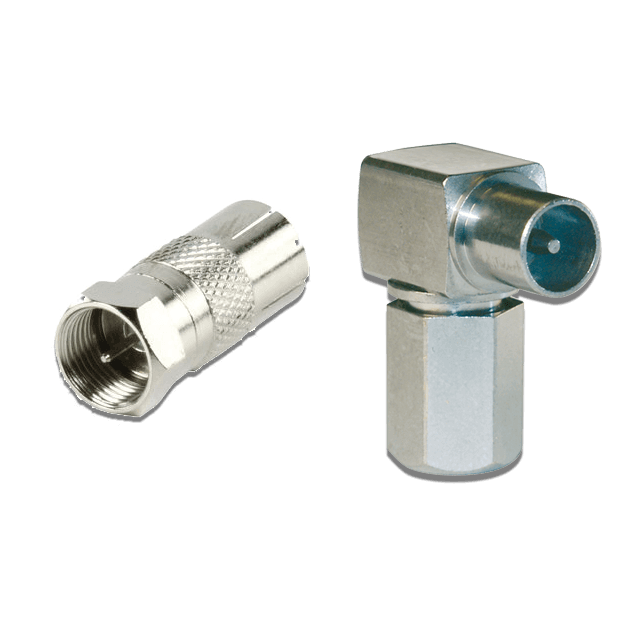

1x F-connector en 1x Male-connector

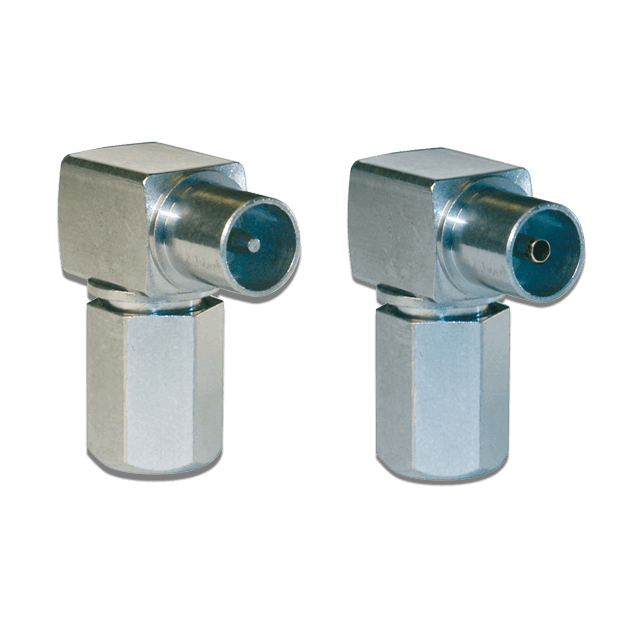

Of 1x Male-connector en 1x Female-connector

Installatie stappen

1. Sluit eerst een F-connector of Female-connector aan op de coaxkabel en sluit vervolgens coaxkabel aan op de coax-aansluiting op de modem.*

2. Sluit een Male-connector aan op de coaxkabel en sluit vervolgens de kabel aan op de TV of de decoder.

3. U kunt nu de TV of de decoder laten zoeken naar de zenders.

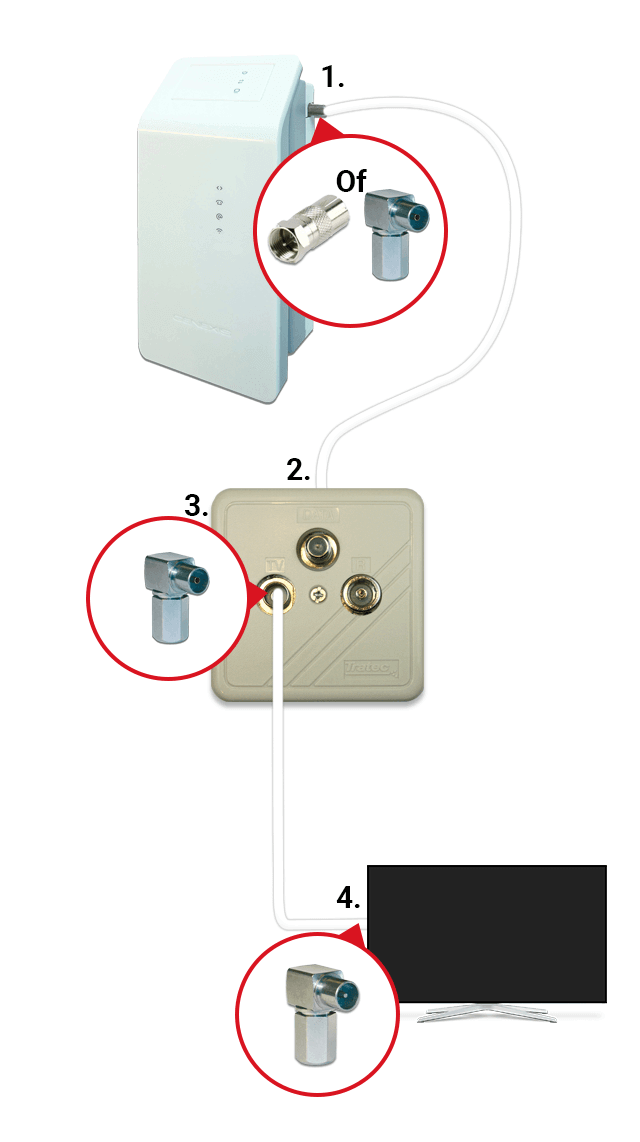

Situatie 2: Via een wandcontactdoos

Benodigd:

1x Coaxkabel met

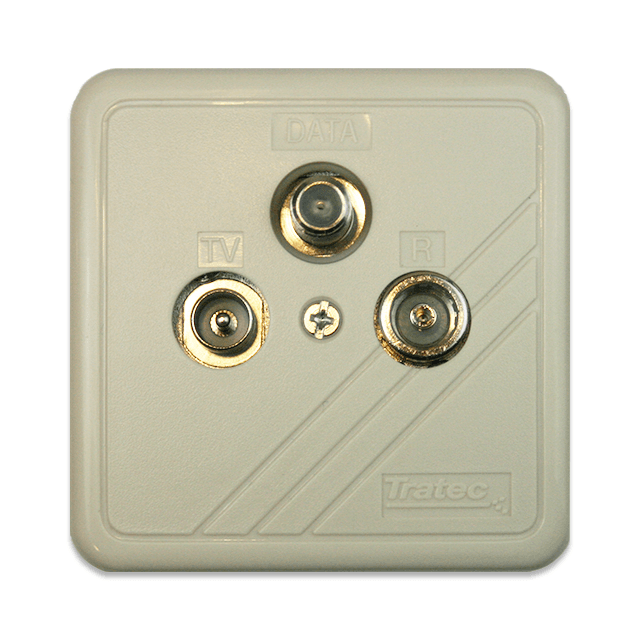

1x Wandcontactdoos

1x F-connector

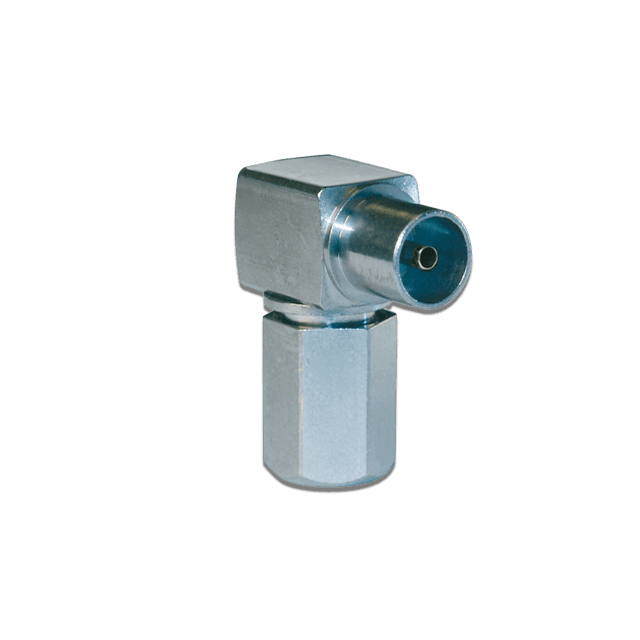

Of 1x Female-connector

Voor iedere TV:

Coaxkabel met

1x F-connector en 1x male-connector per coaxkabel

Installatie stappen

1. Sluit eerst een F-connector of Female-connector aan op de coaxkabel.*

2. Sluit de coaxkabel aan op de wandcontactdoos.

3. Sluit een Female-connector aan op de coaxkabel en sluit deze vervolgens aan op de wandcontactdoos.

4. Sluit een Male-connector aan op de coaxkabel en sluit deze vervolgens aan op het TV of de decoder.

5. U kunt nu de TV of de decoder laten zoeken naar de zenders.

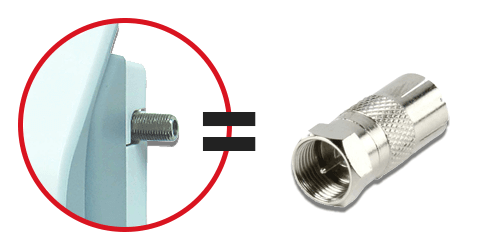

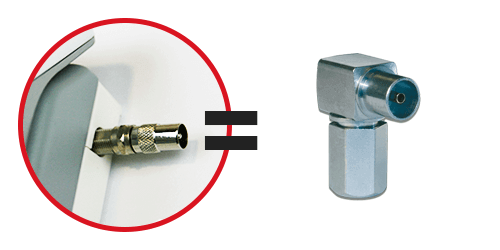

  • *U heeft een coaxkabel met een F-connector en een Male-connector nodig wanneer uw modem over een schroefaansluiting beschikt.
  • *U heeft een coaxkabel met een Male-connector en een Female-connector wanneer uw modem over een viebeltje beschikt.

Een extra TV aansluiten

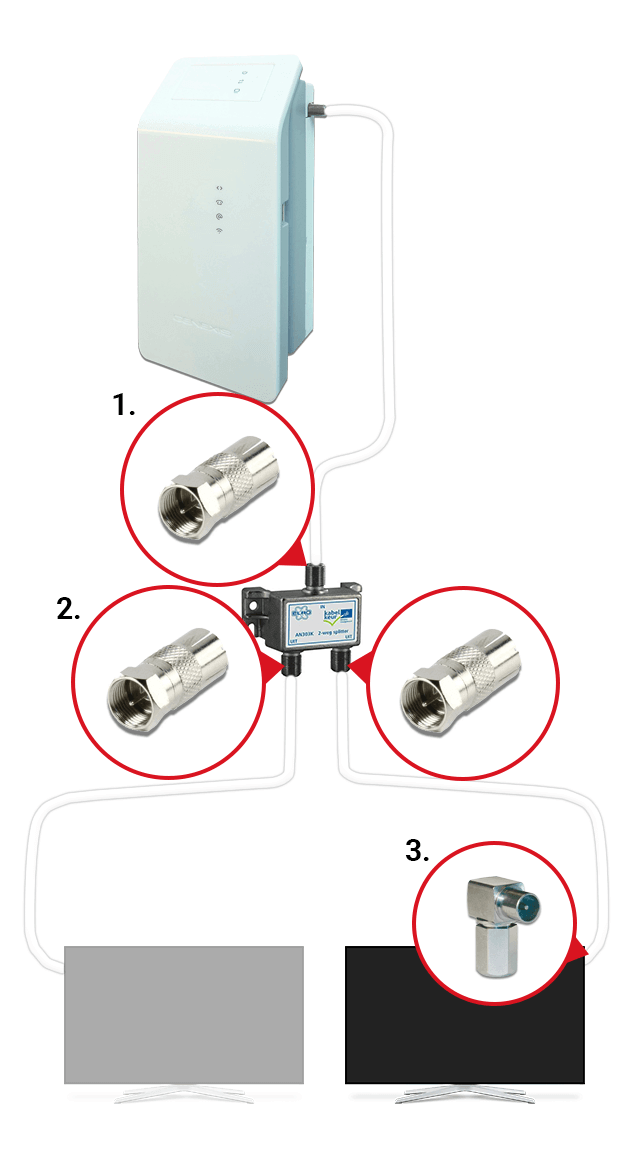

Situatie 1: Direct op de modem

Benodigd:

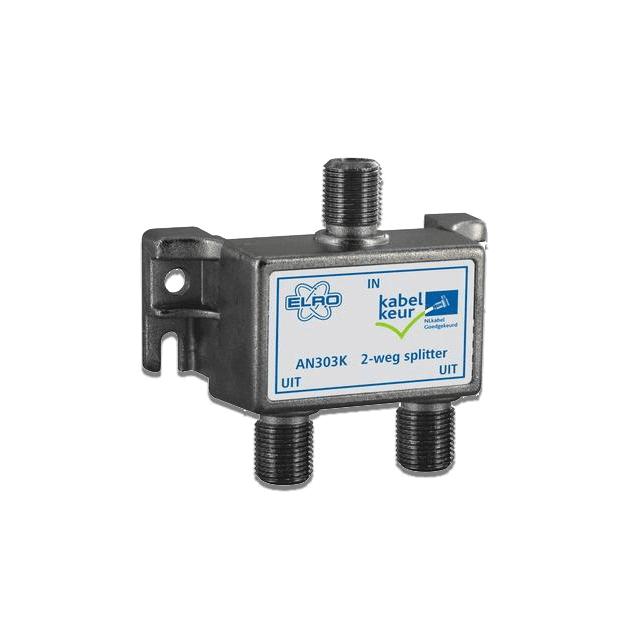

1x Splitter met

1x F-connector

Voor iedere TV:

1x Coaxkabel met

1x F-connector en 1x male-connector

Installatie stappen

1. Zorg ervoor dat er een F-connector is aangesloten is op de coaxkabel tussen de modem en de splitter.

2. De andere coaxkabels die op de splitter worden aangesloten dienen ook van een F-connector te worden voorzien.

3. Sluit een Male-connector aan op de coaxkabel en sluit deze vervolgens aan op het TV of de decoder.

4. U kunt nu de TV of de decoder laten zoeken naar de zenders.

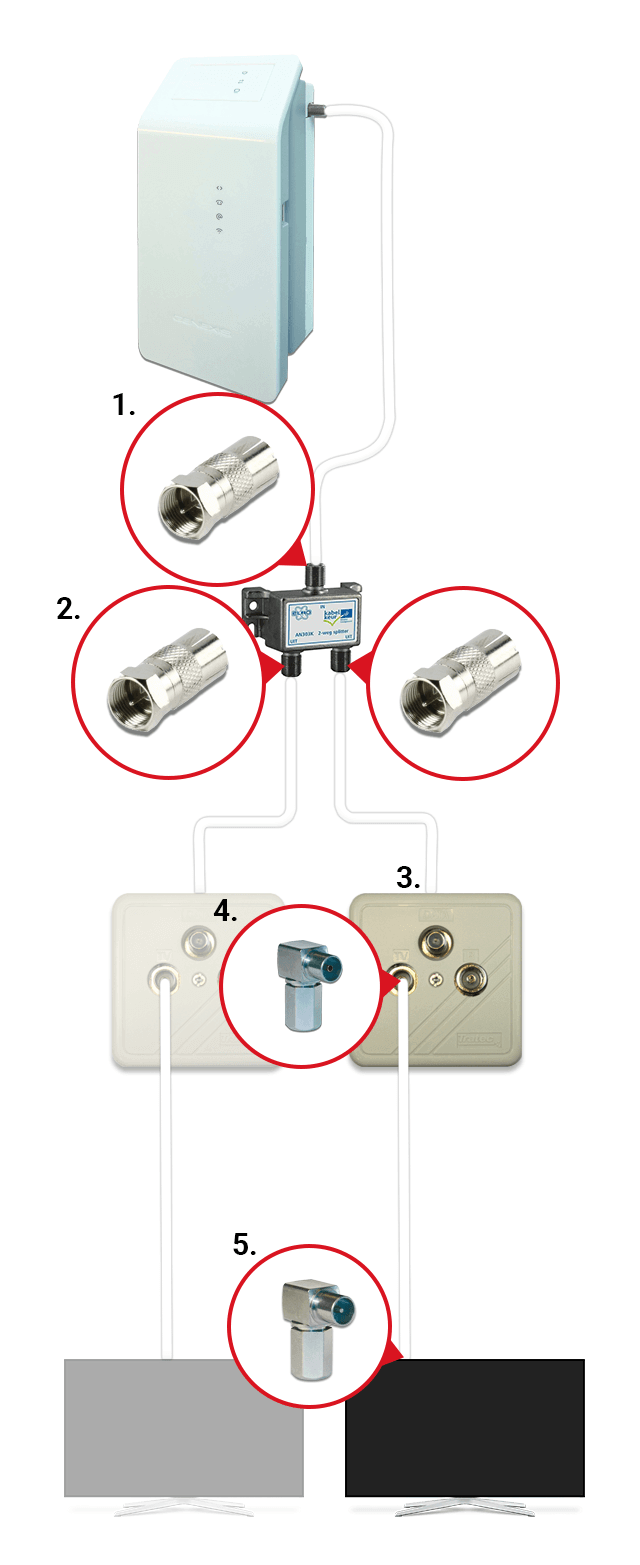

Situatie 2: Via een wandcontactdoos

Benodigd:

1x Splitter met

1x Coaxkabel met

1x F-connector

Voor iedere TV:

1x Wandcontactdoos

1x Coaxkabel met

1x Male-connector en 1x Female-connector

Installatie stappen

1. Zorg ervoor dat er een F-connector is aangesloten is op de coaxkabel tussen de modem en de splitter.

2. De andere coaxkabels die op de splitter worden aangesloten dienen ook van een F-connector te worden voorzien.

3. Sluit de coaxkabel aan op de wandcontactdoos.

4. Sluit een Male-connector aan op de coaxkabel en sluit deze vervolgens aan op het TV-toestel of de decoder.

5. U kunt nu de TV of de decoder laten zoeken naar de zenders.

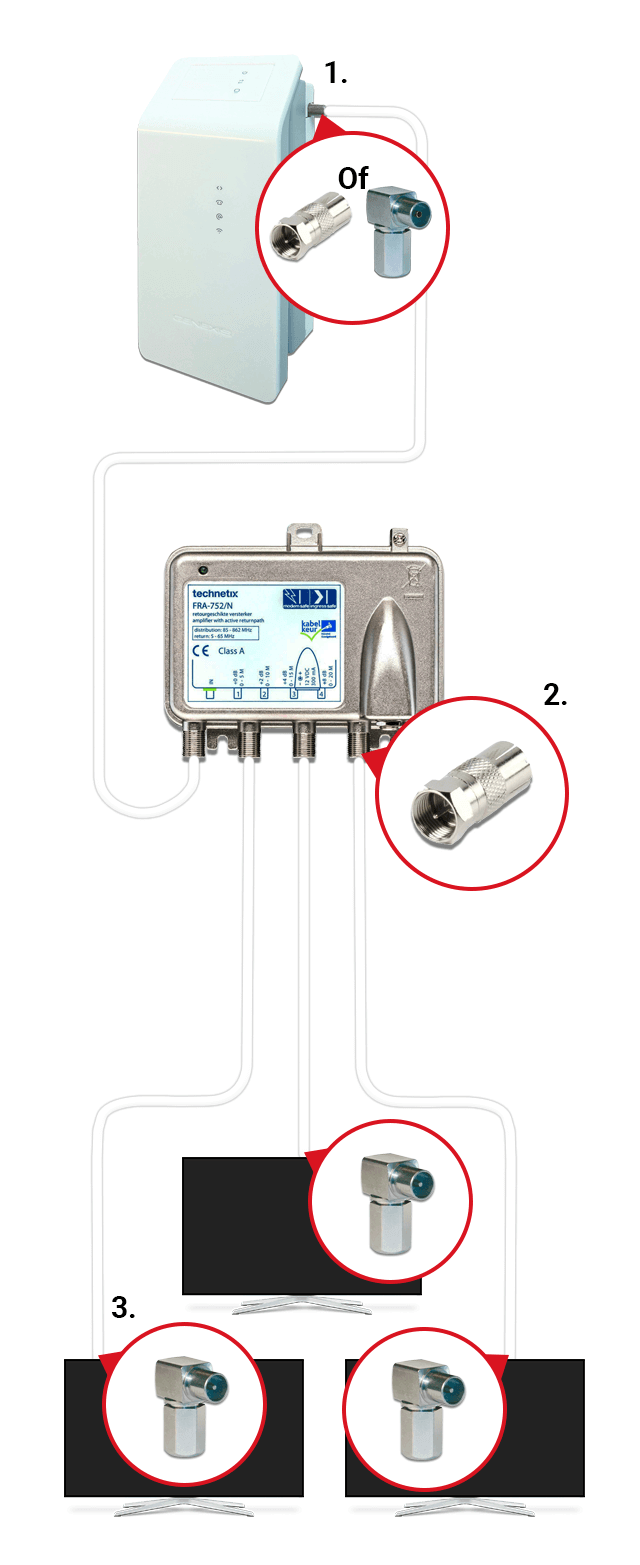

Meerdere TV's aansluiten

Situatie 1: Direct op de modem

Benodigd:

1x Versterker met

Coaxkabel met

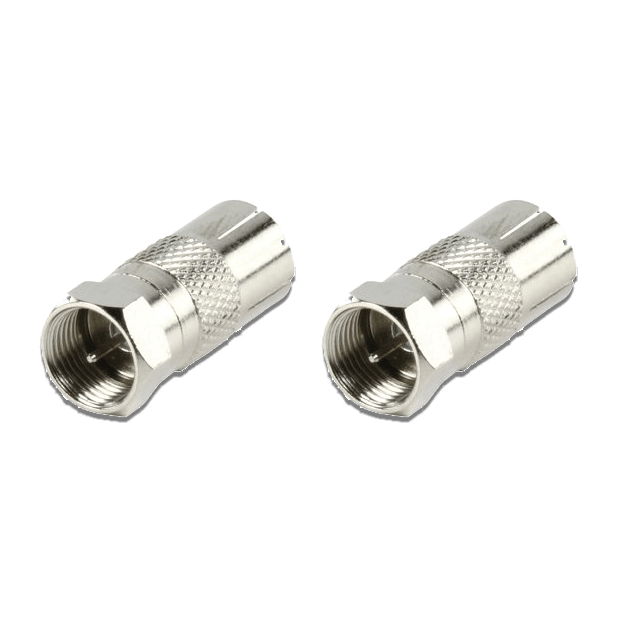

2x F-connector

Voor iedere TV:

Coaxkabel met

1x F-connector en 1x male-connector per coaxkabel

Installatie stappen

1. Sluit aan de kant van de modem een F-connector of Female-connector aan op de coaxkabel. Zorg dat de andere kant van de coaxkabel wordt aangesloten met een F-connector op de IN-aansluiting van de versterker.

2. De andere coaxkabels die op de versterker worden aangesloten dienen aangesloten te worden met een F-connector.

3. Sluit een coaxkabel met een male-connector aan op de TV of decoder.

4. U kunt nu de TV of de decoder laten zoeken naar de zenders.

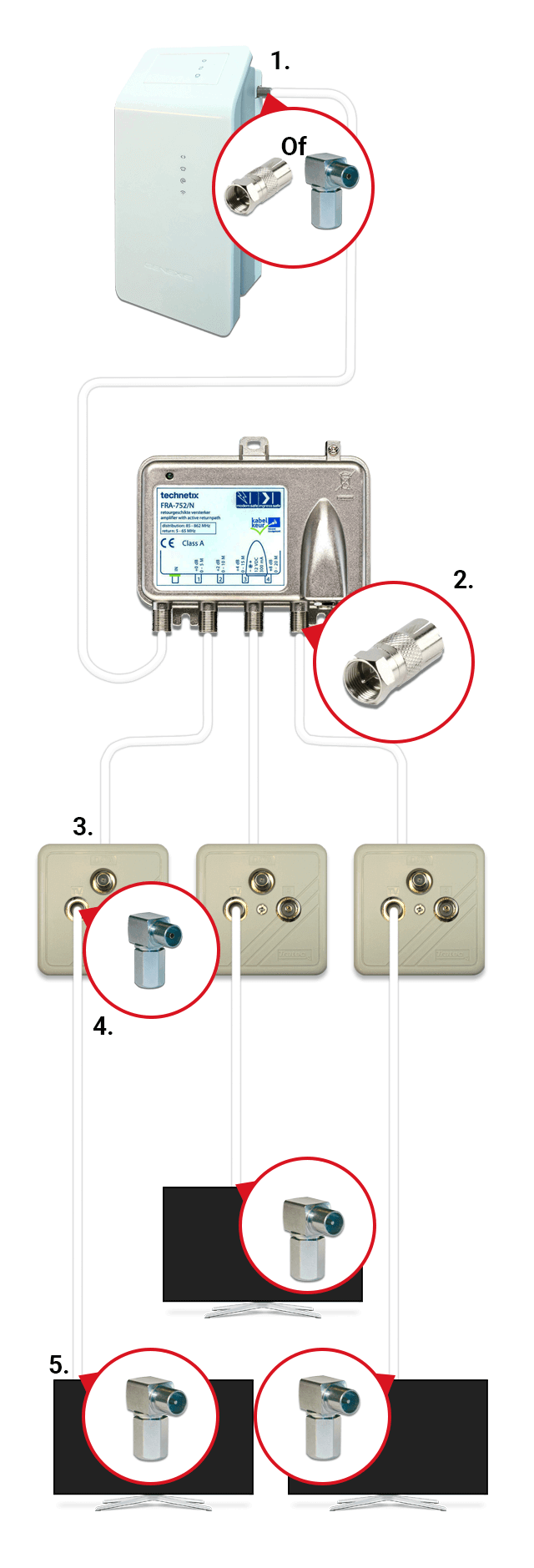

Situatie 2: Via een wandcontactdoos

1x Versterker met

1x F-connector

Coaxkabel met

1x Coaxkabel met

2x F-connector

1x Wandcontactdoos

Voor iedere TV:

Coaxkabel met

1x F-connector en 1x male-connector per coaxkabel

Installatie stappen

1. Sluit aan de kant van de modem een F-connector of Female-connector aan op de coaxkabel. Zorg dat de andere kant van de coaxkabel wordt aangesloten met een F-connector op de IN-aansluiting van de versterker.

2. De andere coaxkabels die op de versterker worden aangesloten dienen aangesloten te worden met een F-connector.

3. Sluit de coaxkabel die vanaf de versterker komt aan op de wandcontactdoos.

4. Sluit een coaxkabel met een female-connector aan op de wandcontactdoos.

5. Sluit een coaxkabel met een male-connector aan op de TV of decoder.

6. U kunt nu de TV of de decoder laten zoeken naar de zenders.
